国六发动机后处理系统

大家都在说“国六排放发动机”归根结底还是后处理系统不一样，那么国六后处理整体方案有那么些呢?接下来我们就一一盘点一下。

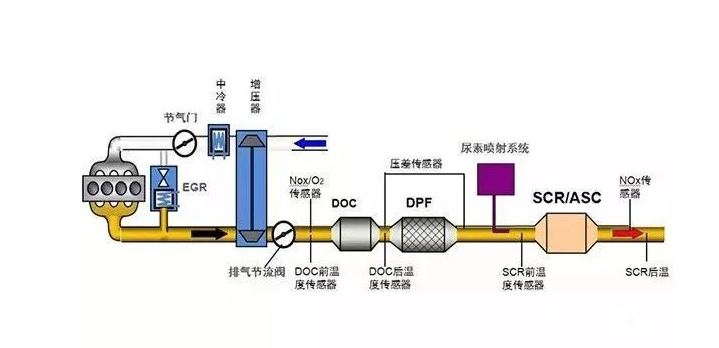

　　国六后处理系统采用DOC+DPF+SCR+ASC技术，采用双NOx传感器，4温度传感器，1压差传感器。采用非空气辅助尿素喷射系统。国六后处理结构示意图如下：

国六后处理系统采用DOC+DPF+SCR+ASC技术

　　DOC: Diesel Oxidation Catalyst 柴油机氧化催化器

　　DPF: Diesel Particulate Filter 柴油机颗粒净化器

　　SCR: Selective Catalytic Reduction 选择性催化还原反应

　　ASC: Ammonia Slip Catalyst氨净化催化器

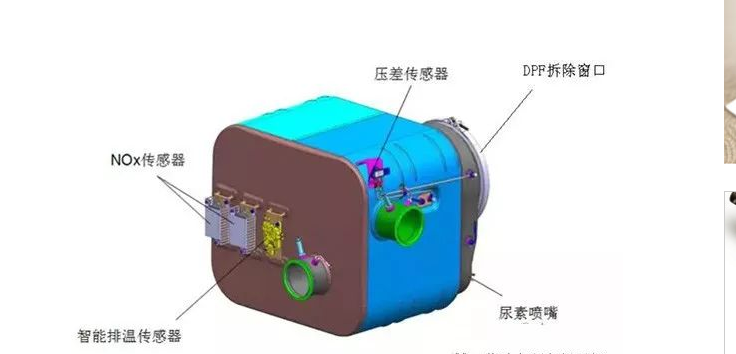

　　1、箱式催化消声器(适用K15/K13/11)

$8RT_LEDOJGA`GKXP~{S11@B.png$

箱式催化消声器

　　外形尺寸：710mm×622mm×625mm

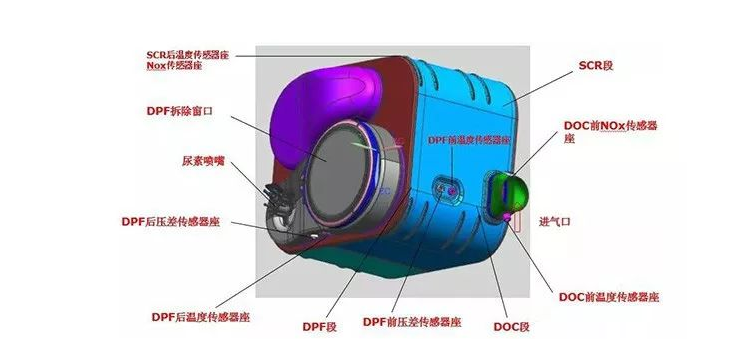

　　2、箱式集成消声器(结构适用K09/08/K05/S06)

箱式集成消声器

　　外形尺寸：650mm×550mm×625mm

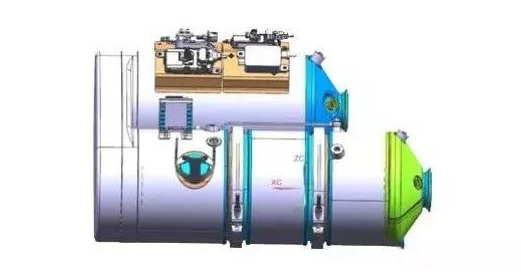

　　3、一字圆桶式集成式消声器(K08\K05\S06\S04\Y30\Y24)


一字圆桶式集成式消声器

　　外形尺寸：φ260mm×1070mm\φ 258mm×1005mm\φ 220mm×950mm

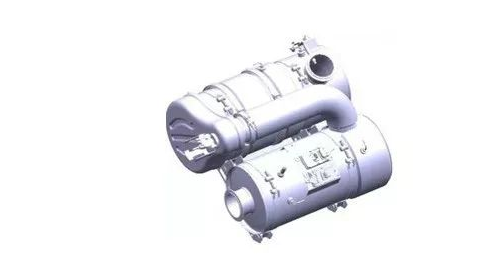

　　4、U型集成式消声器(K09\K08\K05\S06\S04)

$}_JE@IV8LHR9VM$${~IU(2U.png$

U型集成式消声器

　　适用于后置客车，尺寸根据机型各异

　　5、S型集成式消声器(K09\K08\K05\S06\S04)


S型集成式消声器

　　适用于后置客车，尺寸根据机型各异

　　6、气体发动机国六后处理整体方案：

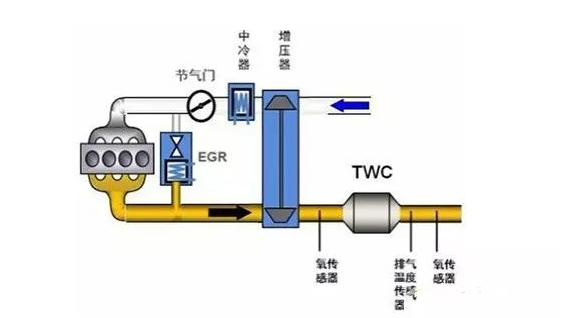

　　气体机后处理系统采用EGR+TWC技术。国六后处理结构示意图如下：

$MJ[5H{SWRKE$I09_GZ7PN93.png$
